冷卻水管道實際設計中的注意事項？冷卻水塔管道怎么設計

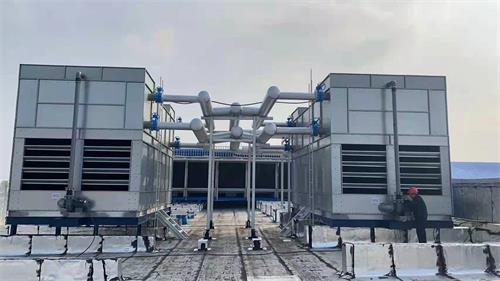

現階段最常用的冷卻系統設計方法是在建筑物屋頂上設置冷卻塔，在建筑物底層或地下室設置冷熱源機房。水從冷卻塔的集水罐中流出后，直接進入制冷機組，無水箱。為使系統運行安全可靠，具體設計應注意以下幾點：

1、冷卻水應進行過濾、緩蝕、阻垢、殺菌、滅藻等處理，防止冷卻水系統管道和設備的傳熱性能下降，堿少運行能耗。

2、并聯的多臺冷卻塔與冷卻水泵或冷水機組之間采用公用集管連接時，進出水管布置應確保各并聯環路的阻力損失相同，流量分配均勻，防止出現偏流現象。當采用開式冷卻塔時，并聯冷卻塔的水盤之間應設置平衡管，或在各冷卻塔底部設置共用集水盤。

3、冷卻水管路控制閥的設置，應符合以下規定：

1)多臺冷水機組與冷卻水泵之間采用公用集管連接時，每臺冷水機組的進水或出水管上應設置與冷水機組和水泵連鎖開關的電動二通閥;

2)多臺冷卻水泵或冷水機組與冷卻塔之間采用公用集管連接時，在每臺冷卻塔的進水管上應設置與水泵連鎖開關的電動二通閥;對進口水壓有要求的冷卻塔，應設置與對應水泵連鎖開關的電動二通閥;

3)當每臺冷卻塔進水管上設置電動閥時，除設置集水箱或各冷卻塔底部設置共用集水盤的情況外，在每臺冷卻塔的出水管上也應設置與水泵連鎖開關的電動二通閥。

4、各冷卻塔水盤的水位應控制在同一高度，高差應不大于30mm，對于不同容量的冷卻塔，水盤水位較低的，應提高冷卻塔基礎的高度，以保持水位一致。

5、并聯冷卻塔出水支管采用集管形式，出水支管采用順流45°方向與集管連接，集管直徑比進水管總干管直徑大2號。

6、冷卻水總管直徑應經計算確定，各塔(組)的出水管直徑宜比進水管直徑大一號。

7、冷卻水泵與冷水機組冷凝器、冷卻塔的配置有兩種形式：

1)重力回流式冷卻水泵設置在冷凝器的出水管上，經冷卻塔冷卻的冷卻水借重力先流經冷水機組，然后經水泵加壓送至冷卻塔進行冷卻，此時，冷凝器只承受靜水壓力。

2)壓力回流式冷卻水泵設置在冷凝器的進水管上，經冷卻塔冷卻的冷卻水借重力先流經冷卻水泵加壓，然后經冷水機組的冷凝器送至冷卻塔進行冷卻，此時，冷凝器承受靜水壓力和水泵全壓之和。

8、冷卻塔補水總管上應設水表。
